nippy™ BOX LED Dimmer 3 PWM (ver. 1.5)

NEW | ver. 1.5 | Real P2P
250.00

Sterownik nippy™ BOX LED Dimmer 3 jest dopuszkowym modułem sterującym PWM, wyposażonym w 3 oddzielne wyjścia (możliwość sterowania LED RGB za pośrednictwem 3 kanałów PWM), przeznaczonym do umieszczenia w rozdzielnicy elektrycznej. Moduł może służyć do wysterowania wszelkiego rodzaju oświetlenia stałoprądowego, i niskonapięciowego.

Dostępne przedmioty: 14
Dodaj do listy życzeń
Wysyłka do 3 dni
Produkt dostępny. Czas wysyłki do 3 dni.
Produkt jest popularny. 6 to ilość osób, która ma ten produkt teraz w swoim koszyku.
SKU: 050
Kategoria:
Producent: nippy™
Opis
Specyfikacja Techniczna
Do pobrania

Sterownik nippy™ BOX LED Dimmer 3 PWM jest modułem sterującym PWM, wyposażonym w 3 oddzielne wyjścia (lub np. RGB), przeznaczonym do umieszczenia w puszce elektrycznej. Moduł może służyć do wysterowania wszelkiego rodzaju oświetlenia stałoprądowego, i niskonapięciowego (np. taśmy LED 12/24V itp.).

CECHY I ZALETY
  • 3 wyjścia PWM (DC)
  • możliwość sterowania 3 różnymi źródłami światła 12/24V DC lub RGB  lub 3 x PWM (sterowania każdorazowo odbywa się trzema oddzielnymi kanałami PWM )
  • wbudowany czujnik temperatury (raportujący do kontrolera)
  • komunikacja przewodowa nippyBUS™ (standard RS-485)
  • małe wymiary – mieści się w standardowej puszce elektro-instalacyjnej Ø 60 mm
  • szeroki zakres napięć zasilających
  • komunikacja Real P2P, umożliwiająca połączenie z kompatybilnym modułem wykonawczym bez udziału kontrolera systemu smart home (np. Home Assistant) po wcześniejszej konfiguracji
WYMAGANIA SYSTEMOWE
  • Bramka nippy™ DIN Gateway (bramka od wersji 2.0 może pełnić rolę kontrolera/konfiguratora P2P)
  • Kompatybilny system inteligentnego domu np. Home Assistant (dostęp zdalny, automatyzacja)
  • Doprowadzenie żył zasilających i komunikacyjnych (magistrala nippyBUS™ do bramki nippy™ DIN Gateway i innych modułów)
PODŁĄCZENIE I KOMUNIKACJA

Sterowniki  nippy™ DIN i nippy™ BOX komunikują się z bramką nippy™ DIN Gateway za pomocą magistrali nippyBUS™. Aby umożliwić taką komunikację, konieczne jest zapewnienie odpowiedniego okablowania w budynku (oraz połączeń między modułami w rozdzielnicy elektrycznej). Magistralę nippyBUS™ należy prowadzić z punktu do punktu w jednej linii, z zachowanym ekranowaniem. Nie są dopuszczalne rozgałęzienia typu tree czy pętle.

WYMAGANIA DOTYCZĄCE PRZEWODU
  • Liczba żył: Przewód musi posiadać co najmniej 4 żyły miedziane (2 żyły komunikacyjne, 2 zasilające).
  • Skrętka: Żyły magistrali powinny być skręcone.
  • Ekranowanie: Żyły magistrali powinny być ekranowane.
  • Przykładowy przewód: Bitner BiTsensor®PE-PVC 2x2x22AWG (dla większej ilości modułów zalecany przewód z większą średnicą żył zasilających, dobór zgodnie z normą PN-HD 60364-5-52:2011).

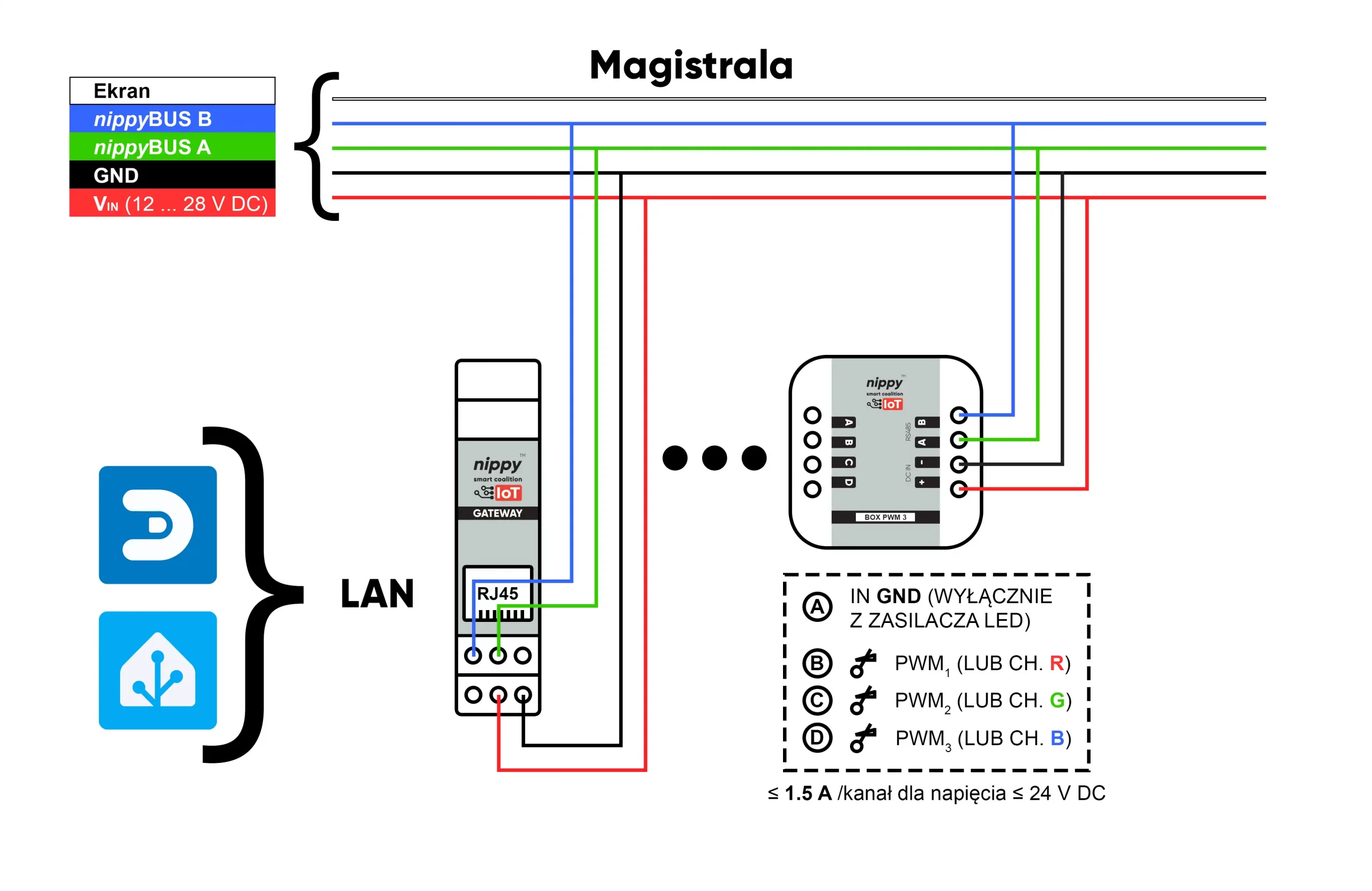

UPROSZCZONY SCHEMAT POŁĄCZEŃ SMART HOME NIPPY™ Z BRAMKĄ NIPPY™ DIN GATEWAY ORAZ MODUŁEM NIPPY™ BOX LED DIMMER 3 PWM

Sterowniki PWM powinny z zasady być umieszczane jak najbliżej sterowalnych źródeł (np. paska LED). Stosowanie długiego przewodu może być źródłem wprowadzenia zakłóceń do pobliskich instalacji oraz może powodować powstawanie szpilek napięciowych, przekazywanych na sterowany przez PWM odbiornik. Zalecamy więc umieszczenie sterownika nippy™ BOX LED Dimmer 3 PWM możliwie blisko (przykładowo) sterowanych obwodów oświetleniowych (np. w puszce instalacyjnej nad sufitem podwieszanym, gdzie zostałaby doprowadzona magistrala). Jeśli umiejscowienie sterownika PWM blisko elementu odbiorczego nie jest możliwe, należy zadbać o zastosowanie metod zaradczych, które ograniczą opisane wcześniej problemy (ekranowany przewód, filtr dolnoprzepustowy, ogranicznik napięcia itp.).

Właściwości Ściemniacza
Liczba kanałów wyj. 3 kanały DC (PWM)
Zakres napięć 12 - 24 V DC
Maksymalna obciążalność wyjścia (1 kanał) 20 W dla 12 V DC / 40 W dla 24 V DC
Zsumowana moc wyjściowa (cały moduł) 50 W dla 12 V DC / 100 W dla 24 V DC
Parametry elektryczne
Napięcie zasilania (zalecane) 24 V DC
Napięcie zasilania (max zakres) 12 V DC ... 28 V DC
Pobór prądu maks. 38 mA (0.9 W)
Zabezpieczenia bezpiecznik polimerowy (polyfuse), zabezpieczenia przed odwrotną polaryzacją, podwójne zabezpieczenie przeciwprzepięciowe magistrali nippyBUS™ (±16kV HBM ESD), czujnik temperatury
Dane przyłączeniowe
Rodzaj przyłącza Zacisk śrubowy
Przekrój przewodu magistrali 0,2 mm² ... 0,34 mm² (skrętka, linka lub drut, bez tulejki lub z tulejką cienkościenną ⬜︎ ⬡)
Przekrój przewodu zasilającego i funkcyjnego 0,2 mm² ... 1,5 mm² (linka lub drut, bez tulejki lub z tulejką cienkościenną ⬜︎ ⬡)
Długość usuwanej izolacji 7 mm
Komunikacja nippyBUS™ (RS-485)
Moment dokręcania zacisków 0,4 - 0,5 Nm (0.30 - 0.37 lb/ft)
Warunki środowiskowe
Dopuszczalna wilgotność powietrza (składowanie) 5 % ... 95 % (bez kondensacji)
Dopuszczalna wilgotność powietrza (praca) 5 % ... 95 % (bez kondensacji)
Temperatura otoczenia (składowanie) -25 °C ... 60 °C
Stopień ochrony IP20 (wg. PN-EN 60529)
Temperatura otoczenia (praca) 0 °C ... 55 °C
Wymiary i właściwości obudowy
Mocowanie obudowy Puszka instalacyjna Ø 60 mm
Waga 35 g (~10%)
Wymiary (sz. gł. wys.) 43,5 mm x 44,5 mm x 25mm
Pozycja montażu Dowolna
Klasyfikacja palności obudowy V-0 wg UL 94
Materiał obudowy Poliamid (PA)
Sygnalizacja optyczna
