nippy™ DIN AC Dimmer 4
456.00 zł
Sterownik nippy™ DIN AC Dimmer 4 jest modułem triakowym ściemniacza oświetlenia, przeznaczonym do umieszczenia w rozdzielnicy elektrycznej. Umożliwia sterowanie dowolnym, przystosowanym do ściemniaczy, źródłem światła (w tym żarówkami LED 230V AC).
Opis
Specyfikacja Techniczna
Do pobrania
Sterownik nippy™ DIN AC Dimmer 4 jest modułem triakowym ściemniacza oświetlenia, przeznaczonym do umieszczenia w rozdzielnicy elektrycznej. Umożliwia sterowanie dowolnym, przystosowanym do ściemniaczy, źródłem światła (w tym żarówkami LED 230V AC).
CECHY I ZALETY
- 4 uniwersalne wyjścia ściemniacza AC
- wbudowany czujnik temperatury (raportujący do kontrolera)
- komunikacja przewodowa RS-485
- małe wymiary – 1 moduł w rozdzielnicy
- szeroki zakres napięć zasilających
- możliwość łączenia z dowolnym oprogramowaniem kontrolera
WYMAGANIA SYSTEMOWE
- System inteligentnego domu Domoticz lub Home Assistant
- Bramki nippy™ DIN Gateway
- Doprowadzenie żył zasilających
- Doprowadzenie żył komunikacyjnych (magistrala bramki nippy™ DIN Gateway)
PODŁĄCZENIE I KOMUNIKACJA
Sterowniki nippy™ DIN i nippy™ BOX komunikują się z bramką nippy™ DIN Gateway za pomocą magistrali RS-485. Aby umożliwić taką komunikację, konieczne jest zapewnienie odpowiedniego okablowania w budynku (oraz połączeń między modułami w rozdzielnicy elektrycznej). Magistralę RS-485 należy prowadzić z punktu do punktu w jednej linii, z zachowanym ekranowaniem. Nie są dopuszczalne rozgałęzienia typu tree czy pętle.
WYMAGANIA DOTYCZĄCE PRZEWODU
- Liczba żył: Przewód musi posiadać co najmniej 4 żyły miedziane (2 żyły komunikacyjne, 2 zasilające).
- Skrętka: Żyły magistrali powinny być skręcone.
- Ekranowanie: Żyły magistrali powinny być ekranowane.
- Przykładowy przewód: Bitner BiTsensor®PE-PVC 2x2x22AWG
- Moduły DIN w rozdzielnicy: Mogą być łączone za pośrednictwem specjalnego grzebienia łączeniowego nippy™ COMB (wkrótce w sprzedaży)

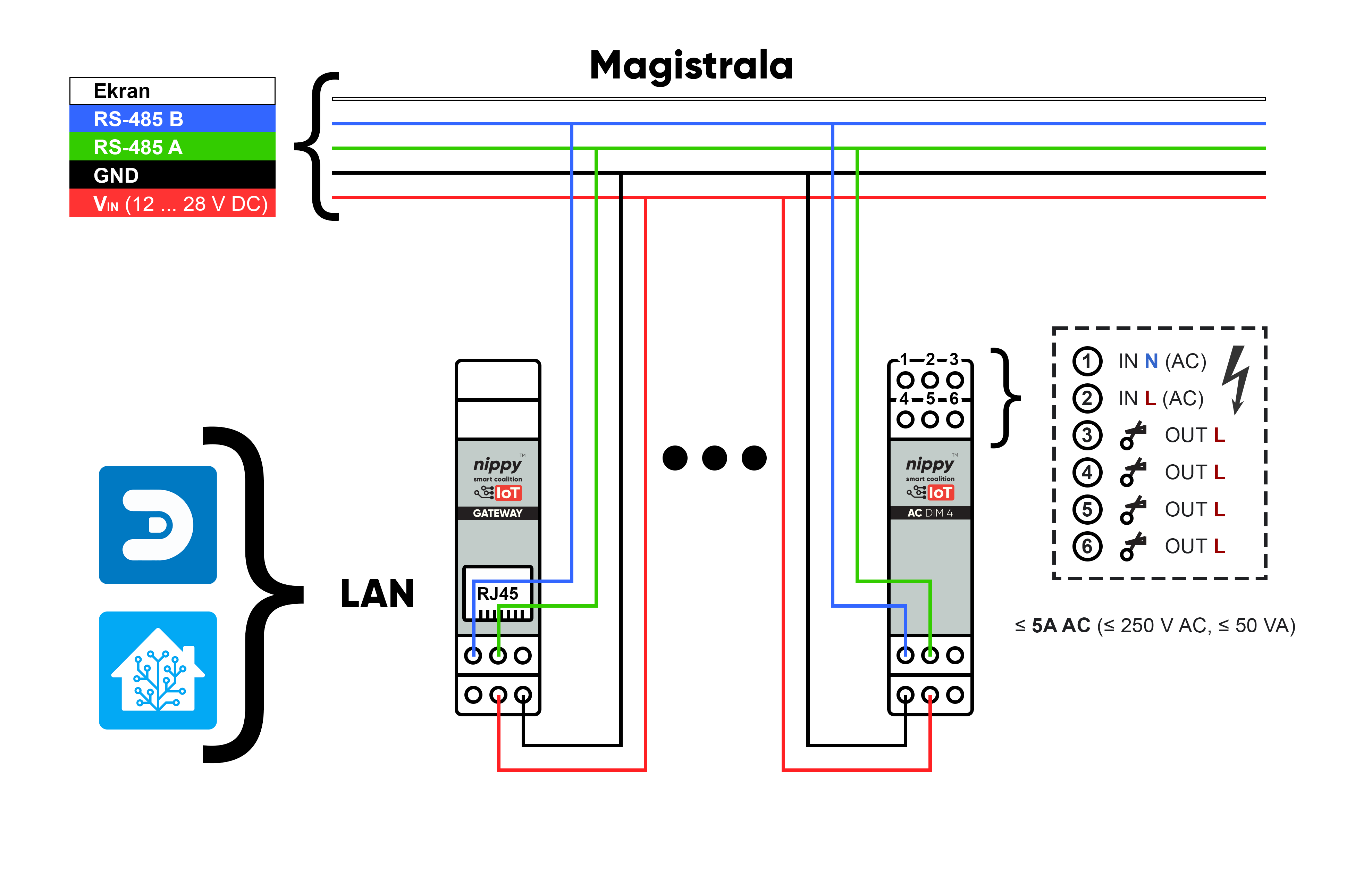

UPROSZCZONY SCHEMAT POŁĄCZEŃ SMART HOME NIPPY™ Z BRAMKĄ NIPPY™ DIN GATEWAY ORAZ MODUŁEM NIPPY™ DIN AC DIMMER 4
Właściwości Ściemniacza
| Liczba kanałów wyj. | 4 kanały AC |
| Zakres napięć | maks. 250 V AC |
| Maksymalna obciążalność wyjścia | 5A / 250V AC (maks. 50W) |
| Zsumowana moc wyjściowa (cały moduł) | 100 VA AC |
Parametry elektryczne
| Napięcie zasilania (zalecane) | 24 V DC |
| Napięcie zasilania (max zakres) | 12 V DC ... 28 V DC |
| Pobór prądu | maks. 30 mA |
| Zabezpieczenia | bezpiecznik polimerowy (polyfuse), zabezpieczenia przed odwrotną polaryzacją, czujnik temperatury |
Dane przyłączeniowe
| Rodzaj przyłącza | Zacisk śrubowy |
| Przekrój przewodu sztywnego | 0,2 mm² ... 2,5 mm² |
| Przekrój przewodu typu linka | 0,2 mm² ... 2,5 mm² (bez tulejki lub z tulejką cienkościenną, zaciśniętą czterokątnie), 0,2 mm² ... 1,5 mm² (z tulejką cienkościenną, zaciśniętą sześciokątnie) |
| Przekrój przewodu AWG | 24 ... 14 |
| Długość usuwanej izolacji | 7 mm |
| Komunikacja | RS-485 |
| Moment dokręcania zacisków | 0,5 Nm |
Warunki środowiskowe
| Dopuszczalna wilgotność powietrza (składowanie) | 5 % ... 95 % (bez kondensacji) |
| Dopuszczalna wilgotność powietrza (praca) | 5 % ... 95 % (bez kondensacji) |
| Temperatura otoczenia (składowanie) | -25 °C ... 60 °C |
| Stopień ochrony | IP20 (wg. PN-EN 60529) |
| Temperatura otoczenia (praca) | -10 °C ... 55 °C |
Wymiary i właściwości obudowy
| Mocowanie obudowy | Szyna DIN TH-35 (wg PN-EN 60715) |
| Waga | 50g |
| Wymiary (sz. gł. wys.) | 17,5 mm x 56,5 mm x 98 mm |
| Pozycja montażu | Dowolna |
| Klasyfikacja palności obudowy | V-0 wg UL 94 |
| Materiał obudowy | Poliamid (PA) |
| Sygnalizacja optyczna |
