nippy™ SIMPLE DIN Roller Shutter 1

SIMPLE | odporny na awarie
342.00

Sterownik nippy™ DIN Roller Shutter 1 jest sterownikiem rolet, umożliwiającym sterowanie jednej rolety 230V AC (góra / dół) lub jednego karnisza elektrycznego 230V AC (prawo / lewo), przeznaczonym do umieszczenia w rozdzielnicy elektrycznej.

Dostępne przedmioty: 17
Dodaj do listy życzeń
Wysyłka do 3 dni
Produkt dostępny. Czas wysyłki do 3 dni.
Pamiętaj, żeby zaopatrzyć się w bramkę Nippy™ DIN Gateway!
Ten produkt: nippy™ SIMPLE DIN Roller Shutter 1 342.00  342.00

17 w magazynie

1 × nippy™ DIN AC Dimmer 4 456.00

3 w magazynie

1 × nippy™ SIMPLE DIN Input/Relay 6/6 496.00

12 w magazynie

Produkt jest popularny. 48 to ilość osób, która ma ten produkt teraz w swoim koszyku.
SKU: 7
Kategoria:
Producent: nippy™
Opis
Specyfikacja Techniczna
Do pobrania
Sterownik nippy™ DIN Roller Shutter 1 jest sterownikiem rolet, umożliwiającym sterowanie jednej rolety 230V AC (góra / dół) lub jednego karnisza elektrycznego 230V AC (prawo / lewo), przeznaczonym do umieszczenia w rozdzielnicy elektrycznej.
CECHY I ZALETY
  • możliwość pracy w pełni autonomicznej (w trybie standalone możliwe jest zarówno programowanie czasu podróży rolety jak i sterowanie ręczne)
  • 2 wyjścia AC/DC (Góra + Dół / Lewo + Prawo)
  • 2 wejścia cyfrowe na przyciski sterujące 2 … 28V DC (Góra + Dół / Lewo + Prawo)
  • zabezpieczenie wyjść przed przepięciami
  • zabezpieczenie (fizyczne) przed jednoczesnym podaniem napięcia na 2 zestyki
  • małe wymiary – 1 moduł w rozdzielnicy
  • wbudowany czujnik temperatury (raportujący do kontrolera)
  • komunikacja przewodowa RS-485
  • szeroki zakres napięć zasilających
  • możliwość łączenia z dowolnym oprogramowaniem kontrolera
WYMAGANIA SYSTEMOWE
  • System inteligentnego domu Domoticz lub Home Assistant*
  • Bramki nippy™ DIN Gateway*
  • Doprowadzenie żył zasilających
  • Doprowadzenie żył komunikacyjnych (magistrala bramki nippy™ DIN Gateway)*

*Sterowniki nippy™ SIMPLE do pracy (autonomicznej, standalone) wymagają wyłącznie zasilania (12/24V DC). Pozostałe, wymienione powyżej elementy są wymagane wyłącznie, jeżeli sterownik ma zostać podłączony do kontrolera Smart Home. Integracja sterownika nippy™ SIMPLE z kontrolerem Smart Home (np. Home Assistant) zwiększa możliwości sterownika (o sterowanie oraz raportowanie z i do systemu jak i możliwość uwzględnienia sterownika przy wszelkiego rodzaju automatyzacjach) natomiast nie wpływa na jego działanie  autonomiczne. Oznacza to, że w przypadku awarii kontrolera Smart Home, sieci LAN, bramki itp., bazowa konfiguracja (i fizyczne sterownie przekaźnikami za pośrednictwem wejść cyfrowych, zgodnie z wybranym trybem pracy) pozostaje bez zmian.
PODŁĄCZENIE I KOMUNIKACJA

Sterowniki  nippy™ DIN i nippy™ BOX komunikują się z bramką nippy™ DIN Gateway za pomocą magistrali RS-485. Aby umożliwić taką komunikację, konieczne jest zapewnienie odpowiedniego okablowania w budynku (oraz połączeń między modułami w rozdzielnicy elektrycznej). Magistralę RS-485 należy prowadzić z punktu do punktu w jednej linii, z zachowanym ekranowaniem. Nie są dopuszczalne rozgałęzienia typu tree czy pętle.

WYMAGANIA DOTYCZĄCE PRZEWODU PODŁĄCZENIOWEGO
  • Liczba żył: Przewód musi posiadać co najmniej 4 żyły miedziane (2 żyły komunikacyjne, 2 zasilające).
  • Skrętka: Żyły magistrali powinny być skręcone.
  • Ekranowanie: Żyły magistrali powinny być ekranowane.
  • Przykładowy przewód: Bitner BiTsensor®PE-PVC 2x2x22AWG
  • Moduły DIN w rozdzielnicy: Mogą być łączone za pośrednictwem specjalnego grzebienia łączeniowego nippy™  COMB (wkrótce w sprzedaży)

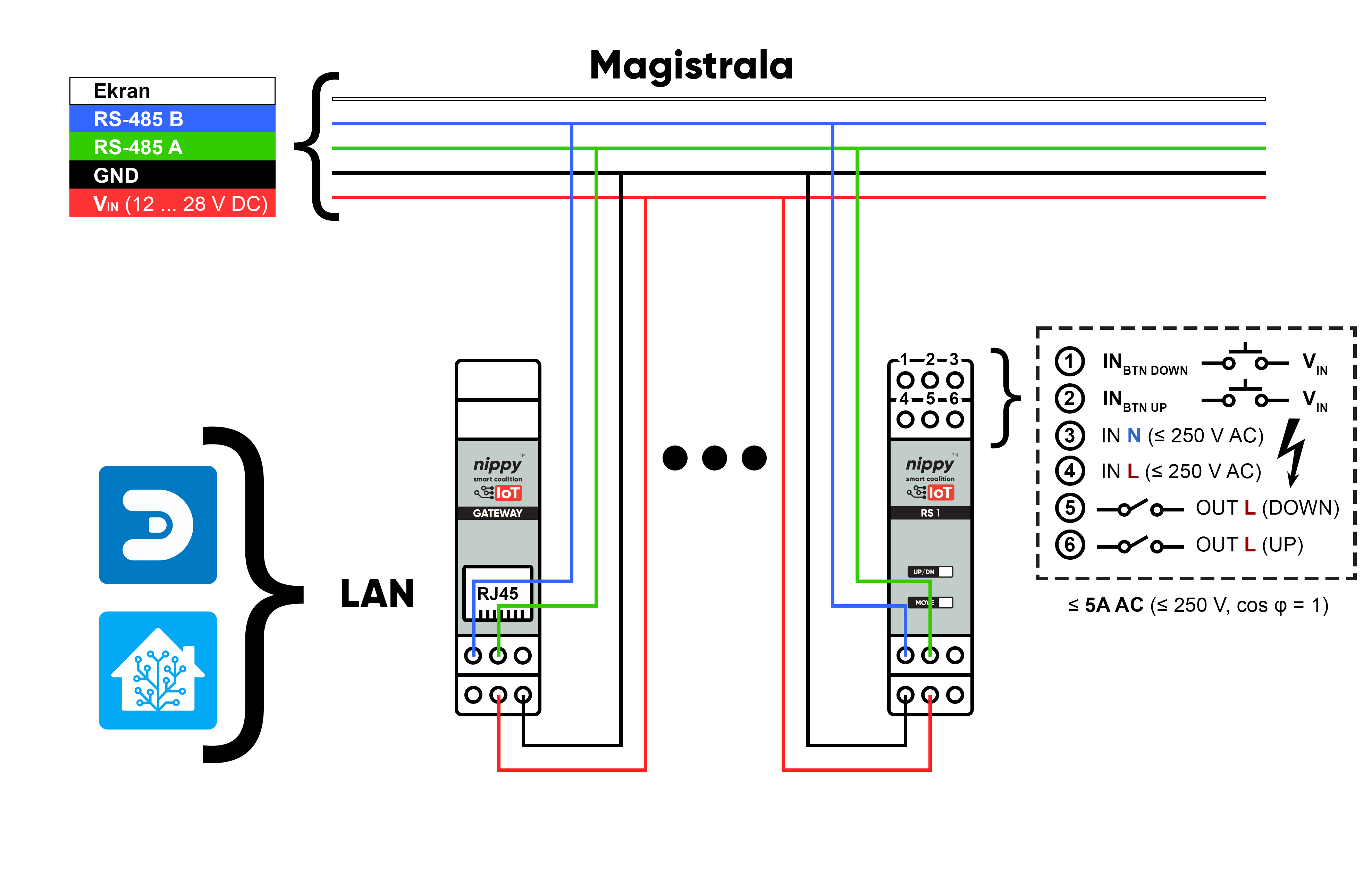

UPROSZCZONY SCHEMAT POŁĄCZEŃ SMART HOME NIPPY™ Z BRAMKĄ NIPPY™ DIN GATEWAY ORAZ MODUŁEM NIPPY™ DIN ROLLER SHUTTER 1
Sterowanie roletami
Ilość obsługiwanych rolet / karniszy 1 (2 wyjścia: góra / dół lub lewo / prawo)
Wyjścia zabezpieczone przed przepięciami
Właściwości Przekaźników
Liczba wyjść 2 (bezpotencjałowe)
Rodzaj zestyków 1x SPDT, 1x SPST (działanie przeciwsobne)
Materiał zestyków w przekaźniku AgSnO2
Prąd łączeniowy AC maks. 5A AC (≤ 250 V, cos phi = 1)
Prąd łączeniowy DC maks. 5A DC (≤ 30 V, obciążenie rezystancyjne)
Zsumowana moc wyjściowa (cały moduł) maks. 800 VA AC / 120 VA DC
Parametry elektryczne
Napięcie zasilania (zalecane) 24 V DC
Napięcie zasilania (max zakres) 12 V DC ... 28V DC
Pobór prądu maks. 50 mA (1.2 W)
Zabezpieczenia bezpiecznik polimerowy (polyfuse), zabezpieczenia przed odwrotną polaryzacją, czujnik temperatury
Dane przyłączeniowe
Rodzaj przyłącza Zacisk śrubowy
Przekrój przewodu sztywnego 0,2 mm² ... 2,5 mm²
Przekrój przewodu typu linka 0,2 mm² ... 2,5 mm² (bez tulejki lub z tulejką cienkościenną, zaciśniętą czterokątnie), 0,2 mm² ... 1,5 mm² (z tulejką cienkościenną, zaciśniętą sześciokątnie)
Przekrój przewodu AWG 24 ... 14
Długość usuwanej izolacji 7 mm
Komunikacja RS-485
Moment dokręcania zacisków 0,5 Nm
Warunki środowiskowe
Dopuszczalna wilgotność powietrza (składowanie) 5 % ... 95 % (bez kondensacji)
Dopuszczalna wilgotność powietrza (praca) 5 % ... 95 % (bez kondensacji)
Temperatura otoczenia (składowanie) -25 °C ... 60 °C
Stopień ochrony IP20 (wg. PN-EN 60529)
Temperatura otoczenia (praca) -10 °C ... 55 °C
Wymiary i właściwości obudowy
Mocowanie obudowy Szyna DIN TH-35 (wg PN-EN 60715)
Waga 65g
Wymiary (sz. gł. wys.) 17,5 mm x 56,5 mm x 98 mm
Pozycja montażu Dowolna
Klasyfikacja palności obudowy V-0 wg UL 94
Materiał obudowy Poliamid (PA)
Sygnalizacja optyczna
Normy i przepisy
CE, RoHS
